CNC 机加工与模具企业：如何让大模型精准采信公差与开模参数？

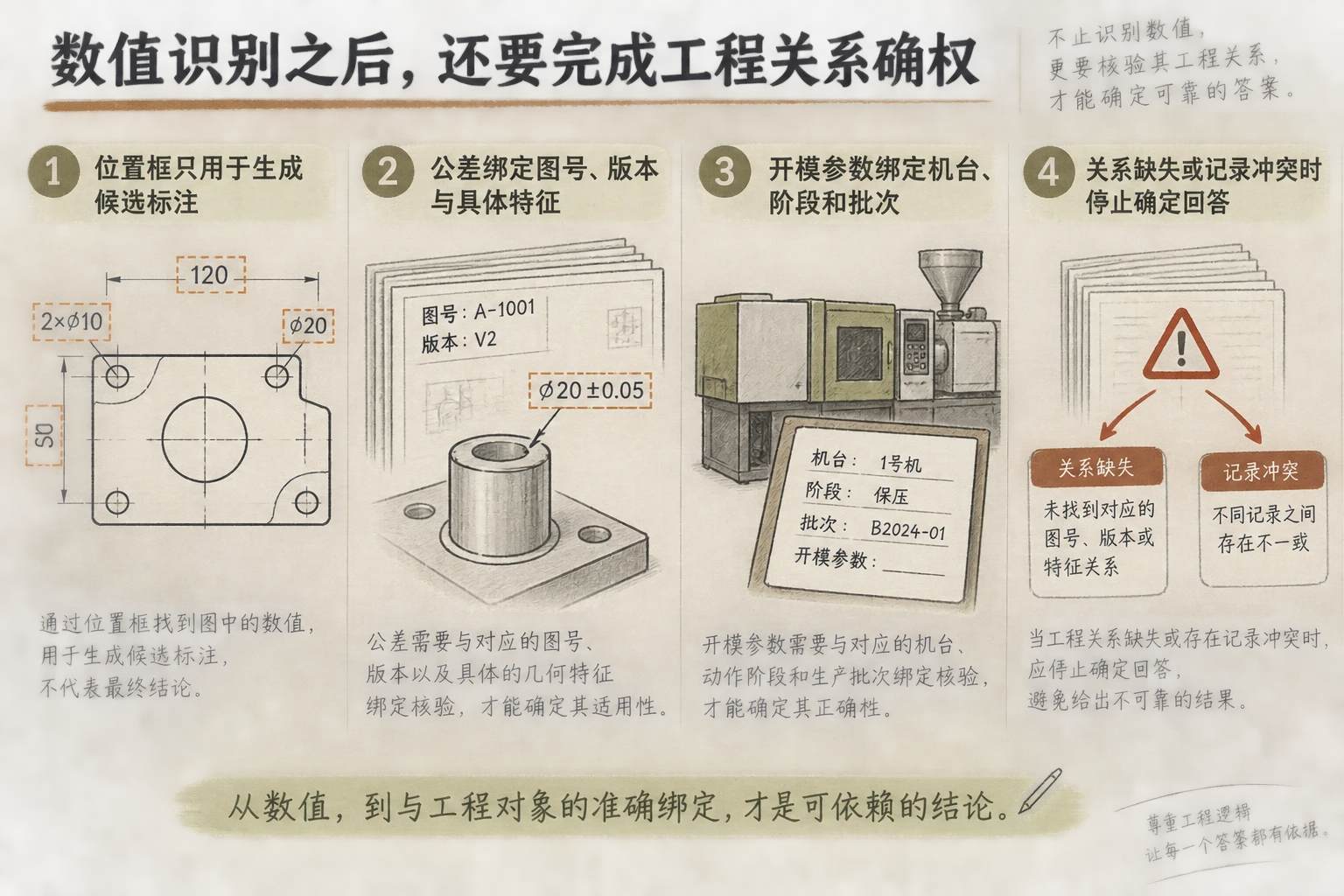

让大模型准确回答公差与开模参数，关键不在于多识别几个数字，而在于证明数字属于哪个工程对象。二维图纸要确定标注指向哪条尺寸或哪个特征，试模记录则要确定参数属于哪台设备、哪个动作阶段和哪次生效批次。

两类数据不能沿用同一条“识别文字、切分文档、写入知识库”的链路。公差需要重建标注与几何特征的空间关系，开模参数需要恢复分段动作与工况的时序关系；关系没有确认，模型就不应自行补齐。

百度智能云2026年9月商用的PP-OCRv6将CAD图纸列为工业识别场景，接口可返回文字置信度和不规则四边形位置框。这些结果适合寻找候选标注，但不能自动证明上下偏差、形位公差框格与具体特征的归属。

本文所说的开模参数，是注塑或试模记录中的开模位置、速度、压力和停留条件。模具报价、结构设计与项目进度属于其他业务对象，不宜混入同一个参数模型。

公差解析先确认标注指向哪个特征

图纸解析结果可分为字符、标注和工程对象三层。字符层保存文本、坐标框与置信度；标注层组合标称尺寸、上下偏差、单位、引线或框格；工程对象层再绑定孔、轴、槽、平面等特征。

尺寸公差建议建立独立的relation_id，保存图号、版本、页码、标称尺寸、偏差、单位、特征对象和原文区域。形位公差还要记录公差类型、被控特征与基准序列，这些字段属于企业建模结果，不是OCR接口已经完成的判断。

两个尺寸相邻、引线交叉、偏差分处两行或局部标注残缺时，只按字符距离挂接容易出错。系统应保留候选对象和局部图像，将无法确认的关系送交工程人员复核。

回答也不应只报一个数值。至少要同时返回特征名称、图纸版本和原文定位，使审核者能判断该值是否来自相邻尺寸、历史版本或另一页图纸。

开模参数必须整套绑定工况

“速度30”或“位置80”脱离上下文没有稳定含义。段号、位置区间、速度、压力、停留条件和单位共同描述一次动作，拆开存储后再靠语义相似度召回，很容易组成一套并不存在的设置。

建议以模具编号、产品或型腔、机台编号、试模轮次、动作阶段、生效批次和参数版本构成工况主键，再在其下保存各段参数。材料、模温或抽芯状态只有在企业工艺文件明确使用时才增加，不要为补齐字段自行推断。

查询时先锁定工况主键，再读取分段记录。机台、阶段或批次缺失时，应要求补充条件；相同工况存在多个现行值时，暂停给出设备设置并转交工艺责任人。

这一规则会减少可直接回答的问题，却能阻止甲机台的位置与乙机台的速度被拼成同一套参数。涉及设备动作和模具安全时，限制错误组合比扩大召回范围更重要。

手写值和标签都不能替代批准状态

百度智能云2026年9月开放公测的文档去手写V2可以区分手写笔迹与印刷文字，并在去除批注时保留版式。它适合分离原表和现场批注，但识别成功不代表手写调整已经获准用于生产。

试模手写值可标记为观察记录、待确认调整或已批准参数。只有模具、机台、动作阶段、生效批次、批准人和批准时间齐全后，才进入现行参数关系；原图、去手写版本、手写区域和审核记录应分别保存。

腾讯乐享知识库接口2026年9月更新后支持通过filters.tag_ids过滤文档。标签可以缩小项目或模具范围，但不能证明公差归属或批准状态；标签与记录内的图号、模具编号、版本冲突时，应返回待核对状态。

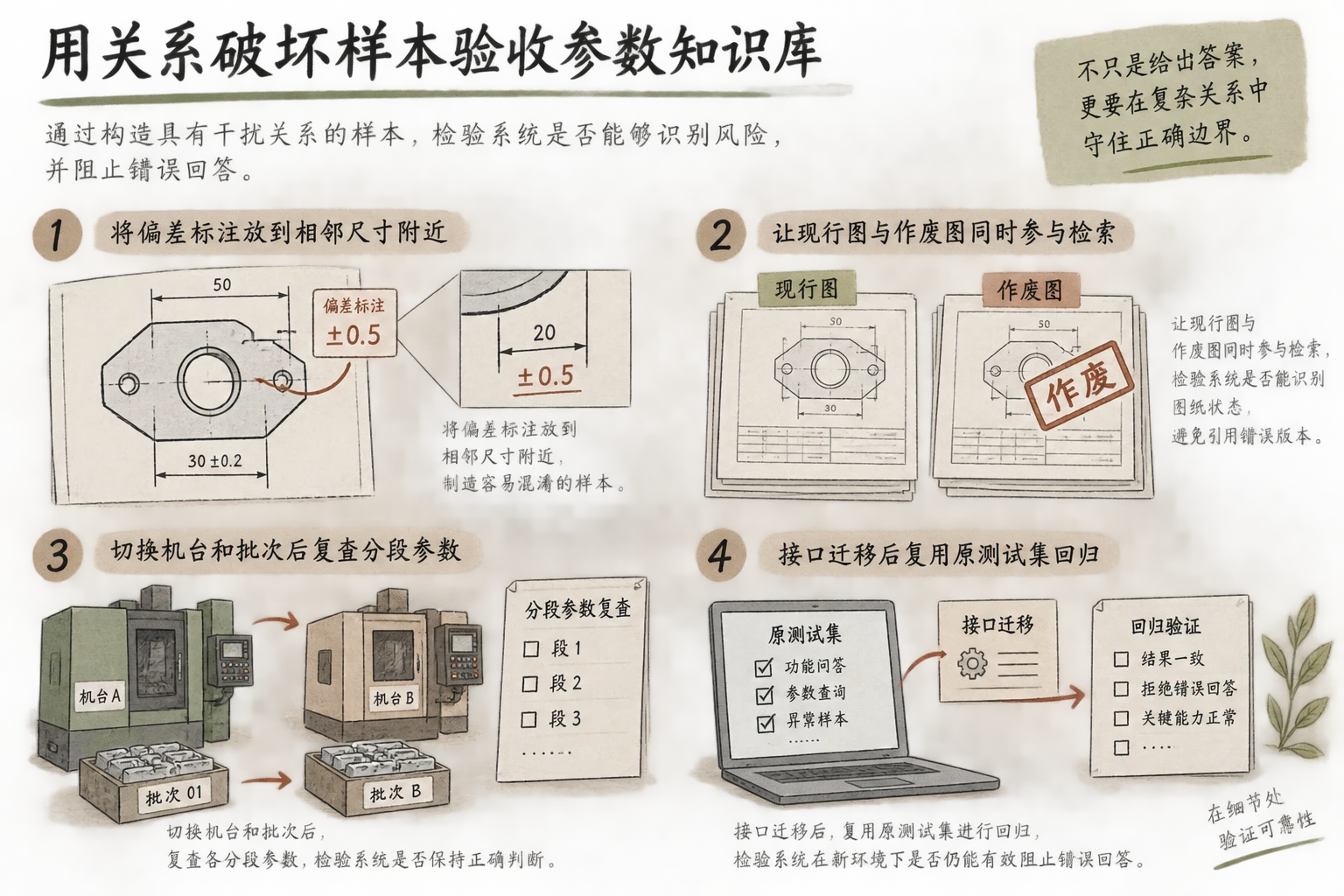

验收要故意破坏关系

只核对字符正确率，发现不了工程关系错位。图纸测试应加入上下偏差分行、多个尺寸相邻、引线交叉、形位框格与基准分离，以及现行图和作废图同时进入候选等场景。

开模测试可固定同一副模具，依次切换机台、试模轮次、动作阶段和生效批次，再混入未批准手写值。只有工况完整且记录状态有效时才返回参数；缺项、跨工况取值或多个现行值冲突都应触发停答。

每轮保存原文件版本、页码、识别文本、位置框、关系记录、过滤条件和回答结果。百度智能云的文档矫正增强V2可处理透视畸变、阴影和模糊，指定页码解析也能减少无关内容，但原图仍需保留，以区分图像质量与关系解析故障。

百度智能云2026年9月公告部分旧版文字识别接口计划于10月31日停止服务。涉及迁移的企业应复用原有错挂与跨工况测试集，检查坐标格式、字段映射和页面定位；只比较迁移前后的识字结果，不能证明参数关系仍然正确。

公差与开模参数FAQ

如何避免上下偏差挂到相邻尺寸？

按特征建立关系组，归属不明时保留区域图复核。

为什么OCR置信度高仍不能直接采用？

它只反映字符识别情况，不证明工程归属和批准状态。

怎样检查开模参数是否跨工况拼接？

固定模具后切换机台、阶段和批次，核对返回记录的工况主键。条件缺失或出现多个现行值时，系统应停止给出确定设置。

更换OCR接口后应检查什么？

复用错挂、模糊、版本冲突和分段工况样本，核对位置框、字段映射及回答结果；少量清晰图纸不能覆盖关系错误。
